电线电缆基本知识

1. 电线电缆简介

电线电缆是用以传输电力、传递信息和实现电磁能量特换的一大类电工线材产品。

电线电缆产品的种类有很多。它们总的用途有两种：

一种是传输电流。传输电流类的电缆最主要控制的技术性能指标是导体电阻、耐压性能。

一种是传输信号。传输信号类的电缆主要控制的技术性能指标是传输性能一一特性阻抗、 衰减及串音等。当然传输信号主要也靠电流、电磁波作载体。现在随着科技发展可以用光波作载体来传输。

2. 电线电缆分类

(1) 裸电线：

裸电线是电线电缆中的一大类基本产品，如铝绞线、钢芯铝绞线等，作架空用高压输电。其特点是仅有导体部分，没有绝缘和护层结构。

(2) 电气装备用电线电缆：

电气装备用电线电缆是使用范围最广、品种最多的一类，是将电能直接传送到各种用电设备、器具或电源连接线路用的电线电缆。各种电气装备内部的安装线以及电子工业仪表用线缆均属于该类产品。

(3) 电力电缆：

电力电缆是电力系统主网的主要元件。一般敷设在地下的廊道内，其作用是传送和分配电能。电力电缆主要用于城区、国防工程和电站等必须采用地下输电部位。电力电缆主要由三大部分组成:导体、绝缘层、护套。

3. 电线电缆的主要结构

一般电缆最基本的结构有导体、绝缘层及外护层，根据要求再增加一此结构，如屏蔽层、内护层或铠装层等，为了电缆有圆整性再辅加一些填充材料。导体是传输电流或信号的载体，其他结构都是作防护用。

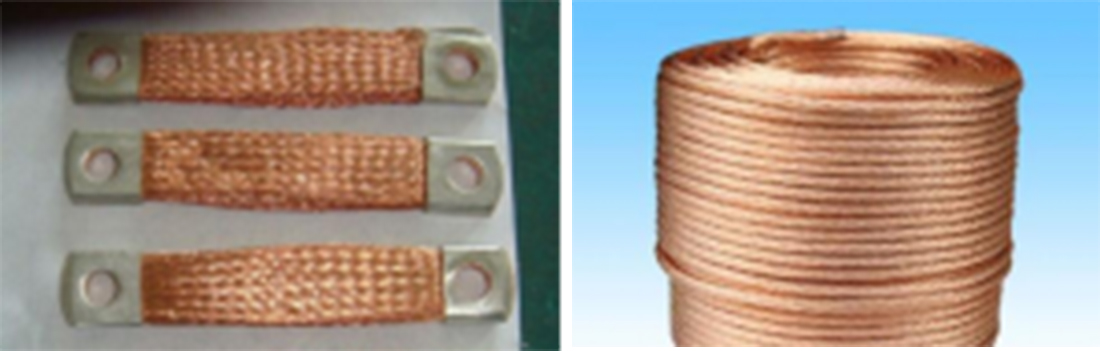

①　导体(或称导电线芯) ：

其作用是传导电流，有实芯和绞合之分。材料主要用的是铜与铝，铜的导电性能比铝要好得多。铜导体的电阻率国家标准要求不小于0.0172410 mm²/m (20℃时)，铝导体的的电阻率要求不小于0.0282642 mm²/m(20℃时)。

②　耐火层：

只有耐火型电缆有此结构。因云母带的云母片耐高温，且又有绝缘作用，其在火灾中电缆能能保护导体经受一定时间，现在使用的耐火材料主要是云母带。

③　绝缘层：

包覆在导体外，其作用是隔绝导体，承受相应的电压，防止电流泄漏。绝缘材料有多种多样，最主要的性能就是绝缘性能要好，其他的性能要求根据使用要求各有不同，有的要求有阻燃性能或能耐高温，有的要求电缆在燃烧时不会或少产生浓烟或有害气体，有的要求能耐油、耐腐蚀，有的则要求柔软等。

④　屏蔽层：

在绝缘层外，外护层内，作用是限制电场和电磁干扰。对于不同类型的电缆，屏蔽材料也不一样，主要有：铜丝编织、铜丝缠绕、铝丝编织、铝箔等。

⑤　填充层：

填充的作用主要是让电缆圆整、结构稳定，有些填充物还起到阻水、耐火等作用。主要的材料有PP绳、玻纤绳、石棉绳等，要求是非吸湿性材料且不导电。

⑥　内护层：

内护层作用是保护绝缘线芯不被铠装层或屏蔽层损伤用。内护层有挤包、绕包等几种形式。对要求高的采用挤包形式，要求低的采用绕包等形式。现在绕包用的材料也多种多样，如PVC绕包带、PP绕包带等。

⑦　铠装层：

铠装层作用是保护电缆不被外力损伤。最常见的是钢带铠装与钢丝铠装，还有铝带铠装、不锈钢带铠装等。钢带铠装主要作用是抗压用，钢丝铠装主要是抗拉用。

⑧　外护层：

在电缆最外层起保护作用的部件。主要有三种类：塑料类、橡皮类及金属类。其中塑料类最常用的是PVC、PE，根据电缆特性有阻燃型、低烟无卤型等。
